產品介紹

  TSZG系列電機振動給料機廣泛應用于礦山、冶金、煤炭、火電、耐火、玻璃建材、輕工、糧食等行業中能將塊狀、顆粒狀及粉狀物料，均勻或定量的給料設備。是自動配稱，定量包裝，實現流水作業自動化的設備。

技術特點

  1、結構簡單、維修方便、噪音低、易安裝、工作穩定、啟動迅速、停車平穩。

  2、利用振動電機激振源，物料作拋物線運動，因此給料槽磨損小，增加使用壽命。

  3、可以瞬時地改變和啟閉料流，提高了定量給料精度。

結構與工作原理

  TSZG系列電機振動給料機由 1、給料槽 2、傳振體 3、振動電機 4、減振裝置四部分組成。

  TSZG系列電機振動給料機的給料過程是利用特制的振動電機驅動給料槽沿傾斜方向作周期直線往復振動來實現的。當給料槽振動的加速度垂直分量大于重力加速度時，槽中的物料被拋起，由于振動電機的連續運轉，槽中的物料連續向前作跳躍運動，由此以達到給料目的。

安裝與調試

1、安裝

  ①TSZG系列電機振動給料機對一般物料連續給料時，推薦出料端下傾10º安裝。對于粘性物料及含水量較大的物料

給料可下傾15º，如用于配料，定量給料，為保證給料均勻穩定，防止物料自流給料機應水平安裝。

  ②安裝后的給料機應留有不小于20毫米的游動間隙，使給料機完全處于自由狀態。

  ③安裝后的給料機橫向應水平，以免給料時物料一側偏移。

  ④按電氣原理圖接線，并進行接地保護。

  ⑤其懸掛裝置，采用柔性聯接。

2、調試

  ①開車前檢查兩振動電機兩端固定偏心塊和可調偏心塊的夾角是否完全相同，各緊固件是否緊固牢靠電氣接線及絕緣是否良好。

  ②啟動后兩臺振動電機必須作反向等速運轉。檢查電機護罩是否變形與偏心塊摩擦。

  ③各吊掛松緊調整一致，視給料量若不符合要求，可調整振動電機的偏心塊之間的夾角。

使用與維護

1、使用

  ①本系列電機振動給料機允許在滿負荷、全電壓條件下直接啟動和停車，為了停車穩定快速通過共振區允許制動停車。

  ②調試完畢后，應進行短期試運轉。

2、維護

  ①給料機在運行過程中應經常檢查振幅電流，溫升及噪聲的穩定情況，發現異常現象應立即停車處理。

  ②對電機軸承一般應每兩個月加注一次潤滑脂，高溫季節每一個月加注一次潤滑脂。

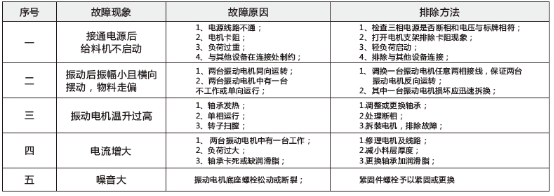

運動中的故障及處理方法

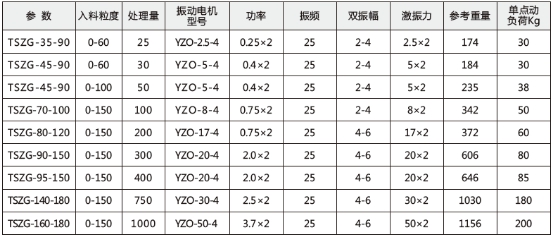

技術參數
